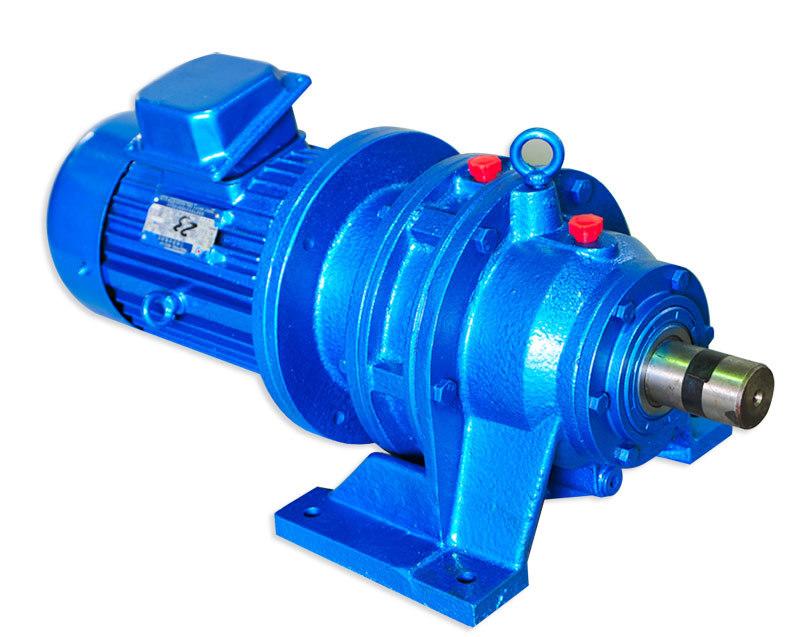

摆线针轮减速机

概述

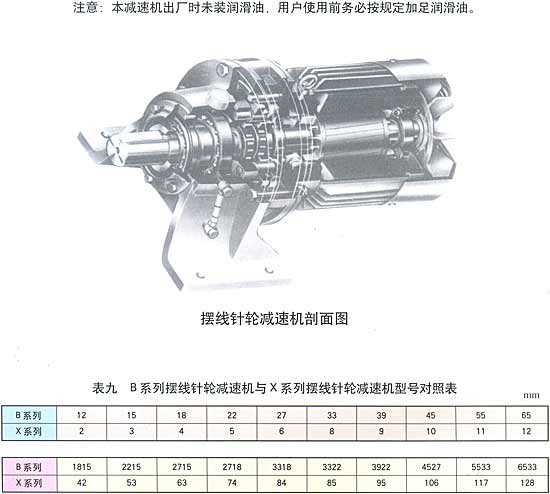

      摆线针轮减速机是一种采用K—H—V少齿差行星传动原理的新颖传动装置。其传动过程如下：在输入轴上装有一个错位180度的双偏心套，在偏心套上装有两个称为转臂的滚柱轴承，形成H机构，两个摆线轮的中心孔即为偏心套上转臂轴承的滚道，并由摆线轮与针齿轮上一组针齿相啮合，组成齿差为一齿的内啮合减速机构。
      本产品广泛应用于冶金、矿山、起重、运输、水泥、建筑、化工、印染、制药、食品环保等行业。
      适用于工作环境温度为40℃～+40℃。在额定负荷和转速下，减速机的油池温升不超过60℃，最高油温不超过80℃。
特点
1、减速比大：一级减速比为1／1 1～1／87：二级减速比1／1 21～1／7569。
2、传动效率高：因针齿啮合部位为滚动摩擦，单级机械传动效率平均可达90％以上。
3、体积小、重量轻：由于采用了行星传动原理，输入轴和输出轴设计在同一轴心上，因而结构紧凑，体积小、重量轻。
4、运转平稳、噪音低：摆线针齿啮合齿数较多，重叠系数大，故运转平稳，噪音低。
5、故障少、寿命长：主要零件均用轴承钢制造，因此，机械性能好寿命长。
6、还具有过载能力强、耐冲击、惯性力矩小的特点，适用于起动频繁和正反转场合，且拆装方便，易维修。
减速机型号、规格及其表示方法
1、型号：按传动比分为：一级、二级：
    一级有10种型号：12、15、18、22、27、33、39、45、55、65：
    二级有1 3种型号：1 512、1812、1815、2215、2218、2715、2718、3318、3322、3922、4527，5527、
    一级减速的速比有：11、17、23、29、35、43、59、71、87；
2、结构形式：BW型卧式双轴型：BL型立式双轴型：
    BWY型卧式带电机型：BLY型立式带电机型。

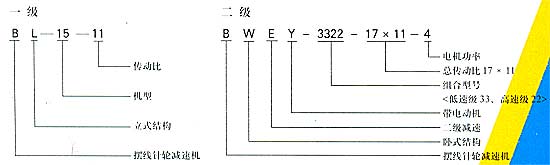

3、型号表示方法示例：
    B--摆线针轮减速机  w-- 卧式结构
    E--级                    L--立式结构
    Y--带电机

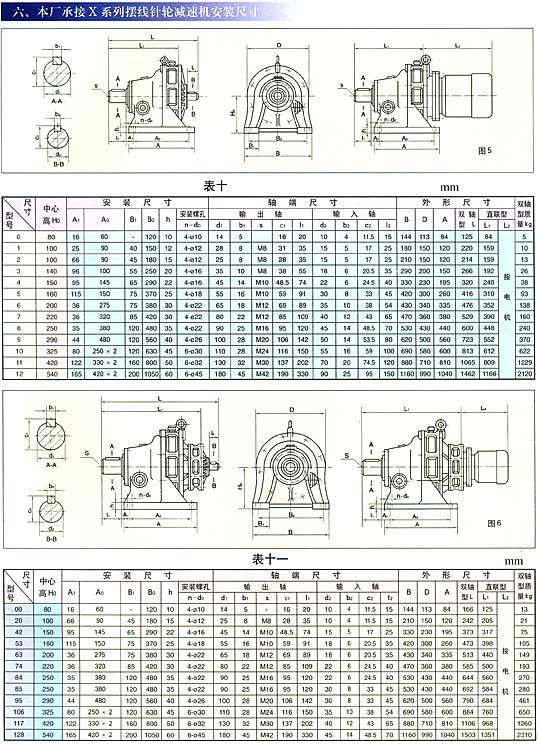

摆线减速机外形安装尺寸

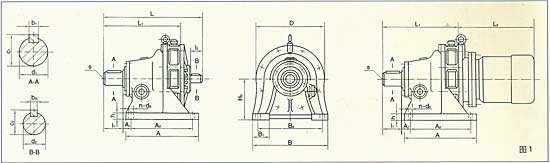

1、单级卧式摆线减速机

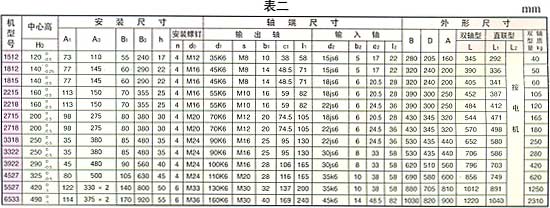

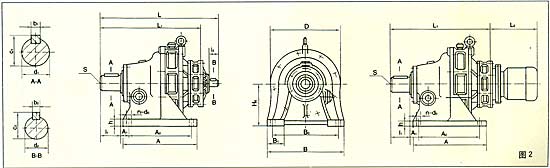

2、双级卧式摆线减速机

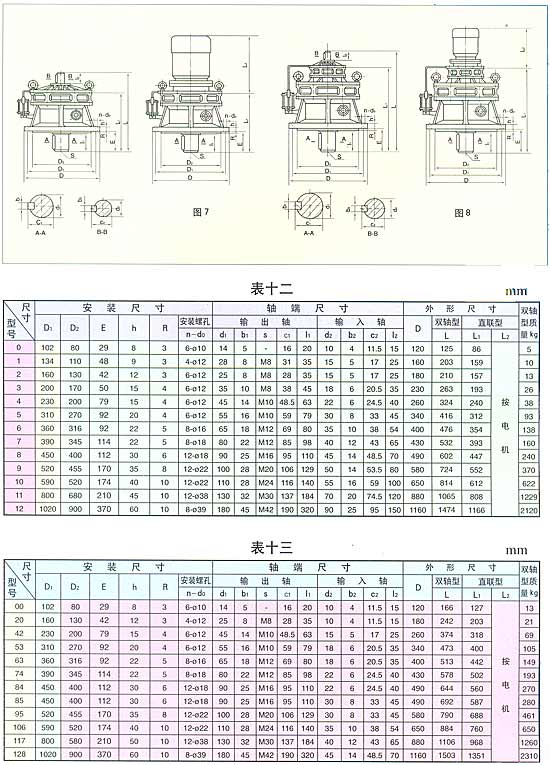

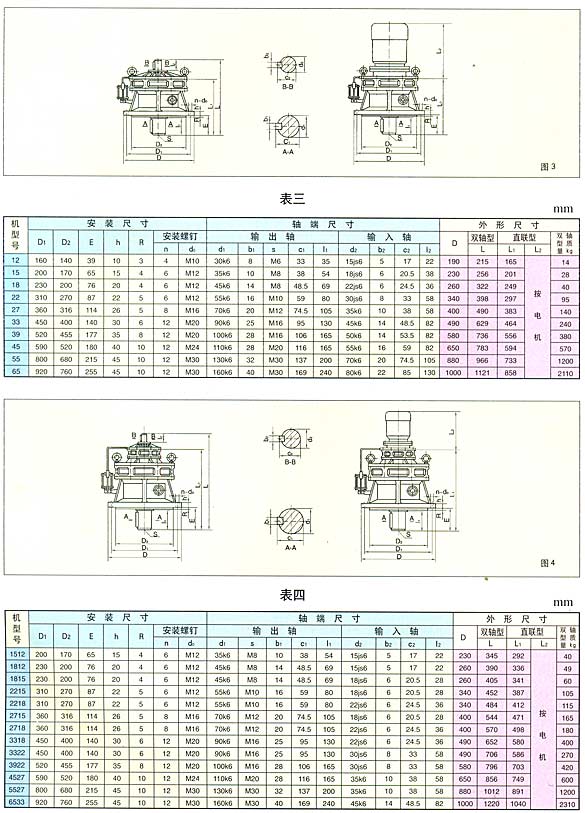

3、单级立式摆线减速机
4、双级立式摆线减速机

选用方法

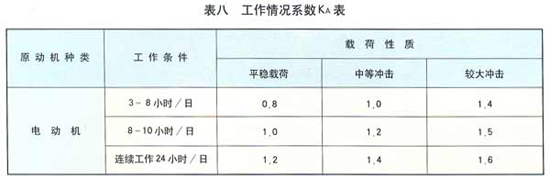

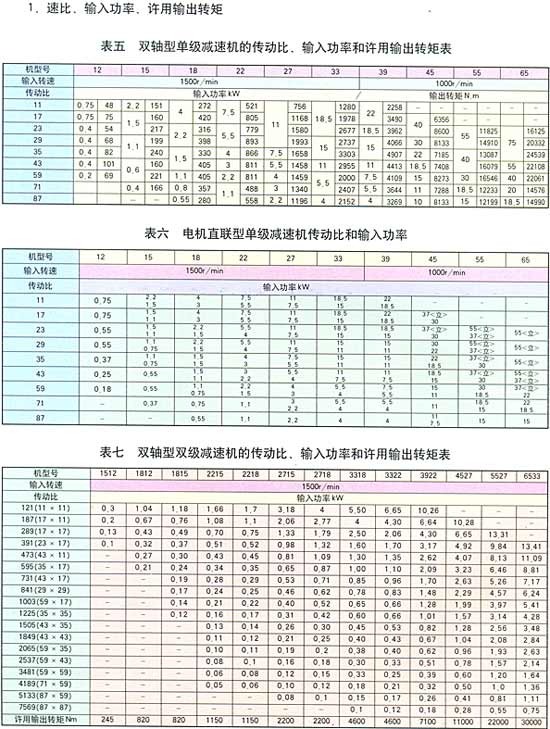

     本系列摆线针轮减速机是在每日八小时单向连续运转，载荷平稳的条件下设计的，当减速机实际工作时间和载荷性质与上述设计条件不符时，应以工作情况系数KA进行修正，KA值按表八确定。

使用及维护
    1本机适于连续工作制，允许正反向连转：
    2．输出轴和输入轴的轴伸与其他零件配合时，不允许直接锤击，以防窜轴，损坏内部零件：
    3用联轴器联接工作机械与电机时，应使两轴心线同轴，其同轴度应小于联轴器允差：
    4减速机安装后用手转动应轻松灵活：
    5．卧式减速机轴心线应处于水平位置工作，必须倾斜时，输出轴伸端向下与水平面夹角不应超过1r，立式减速机应垂直
安装使用：
    6本机以油浴润滑为主：
    7．环境温度：一1 0℃～O℃时用L_CKC68、L CKC46(原N46、N68)润滑油，O℃～40℃时L—CKC68～L—CKC220(原N68、N1 00、N1 50、N220)润滑油：
    8加换油制度：
    第一次加油运转一周后应更换新油，并将内部油污冲净。以后每3～6个月更换一次，运转中减速机体内储油量必须保持规
定油面高度，不宜过多或过少，加油可打开通气帽或油杯盖补充：
    9采用油脂润滑的减速机更换油制度与润滑油一样。
